Op bestelling vervaardigde, uitgebreide testkamer voor temperatuur, vochtigheid en trillingen.

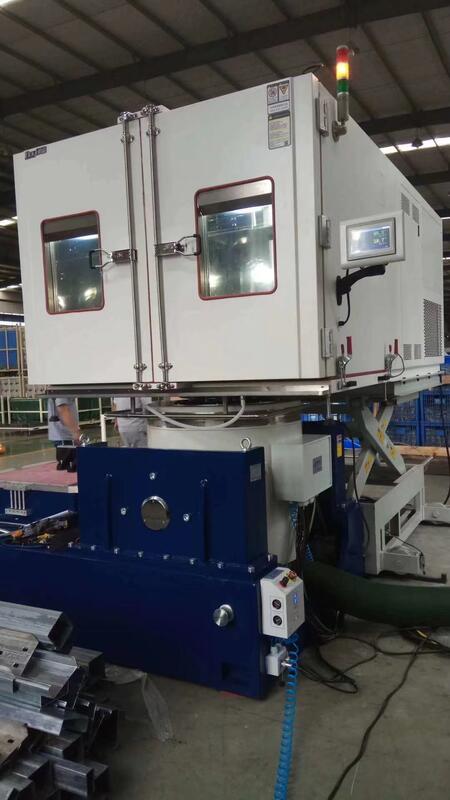

Temperatuur, Vochtigheid, Vibratie Composiet Testkamer

Beschrijving van de Norm:

Prestatie-indicatoren voldoen aan de vereisten van GB5170, 2, 3, 5, 6-95 "Testmethoden voor basale parameters van omgevingsmeetapparatuur voor elektrische en elektronische producten: Lage temperatuur, hoge temperatuur, constante vochtige warmte, alternerende vochtige warmte testapparatuur". Basale omgevings testprocedures voor elektrische en elektronische producten Test A: Methode voor lagere temperatuurtest GB 2423.1-89 (IEC68-2-1) Basale omgevings testprocedures voor elektrische en elektronische producten Test B: Methode voor hogere temperatuurtest GB 2423.2-89 (IEC68-2-2) Elektrische en elektronische producten Product basale omgevings testprocedure test Ca: Methode voor constante vochtigheidstest GB/T 2423.3-93 (IEC68-2-3) Basale omgevings testprocedures voor elektrische en elektronische producten Test Da: Methode voor alternerende vochtige warmte test GB/T423.4-93 (IEC68-2-30).

Gedetailleerde parameterprestaties:

1.1 Model: BT-50ZA

1.2: Binnenafmetingen: B350*H400*D300mm

Afmetingen doos: B580*H1350*D870mm

1.3 Temperatuurbereik: -20℃ ~ 150℃

1.4 Temperatuurschommeling: ±0.5℃

1.5 Temperatuurafwijking: ≤±2℃

1.6 Opwarmtijd: ongeveer 40 minuten van kamertemperatuur tot 150°C (geen belasting, niet-lineair)

1.7 Afkoeltijd: ongeveer 60 minuten van kamertemperatuur tot -20°C (geen belasting, niet-lineair)

1.8 Vochtigheidsbereik: 20%~98%R.H.

1.9 Vochtigheidsschommeling: ±3%R.H.

1.10 Vochtigheidsafwijking: ≤3%

Structuur en materiaal:

A. Materiaal binnenbak: roestvrijstalen plaat (SUS #304)

B. Materiaal buitenbak: roestvrijstalen plaat met atomisatiebehandeling (SUS #304) of koudplaatverf (optioneel)

C. Isolatiemateriaal: hard polyurethaanschuim en glaswol

D. Luchtcirculatiesysteem:

(1) 1 90W motor

(2) Roestvrijstalen verlengde as

(3) Meerbladig ventilator (SIRCCO FAN)

E. Deur van de bak: deur uit één stuk, enkel raam, naar links openend, handgreep aan de rechterkant

(1) Raam 260*340*40mm 3 lagen vacuümlaag

(2) Platte ingebouwde handgreep

(3) Achterknop: SUS #304

Koelsysteem:

A. Compressor: Volledig gesloten compressor geïmporteerd uit Frankrijk

B. Koelmiddel: milieuvriendelijk koelmiddel R404A

C. Condensor: Vinsmotor met koeling

D. Verdamper: Vin-type meerfasige automatische belastingscapaciteitsregeling

E. Overige accessoires: droogmiddel, koelmiddeldoorstroomvenster, expansieklep

F. Expansiesysteem: capaciteitsgeregeld koelsysteem

Besturingssysteem:

Origineel geïmporteerd uit Zuid-Korea, volledig Chinees LCD 7-inch Koreaanse 880 display LCD-touchpaneel, scherm dialoog invoergegevens,

Technisch schema van precisie-instrument testapparatuur

Temperatuur en vochtigheid kunnen tegelijkertijd worden geprogrammeerd, curve weergave, ingestelde waarde/weergavewaarde curve. Diverse alarmen kunnen afzonderlijk worden weergegeven, storingen treden op

Wanneer de storing op het scherm wordt weergegeven, kan de storing worden verholpen en kan verkeerde bediening worden geëlimineerd. Meerdere groepen PID-regelingsfuncties, nauwkeurige bewakingsfuncties, en weergegeven op het scherm in de vorm van gegevens.

1. Controller specificaties:

a. Nauwkeurigheid: temperatuur ±0.1℃, vochtigheid ±1%RH

b. Resolutie: temperatuur ±0.1, vochtigheid 1%R.H.

c. Temperatuurshelling: 0.1~9.9 kan worden ingesteld

d. Met boven- en onderlimiet standby en alarmfunctie

e. Selectie van temperatuur- en vochtigheidsingangssignaal PT 100Ω×2 (droge bol en natte bol)

f. Temperatuur- en vochtigheidsconversie-uitvoer: 4~20MA

g. 6 groepen P.I.D regelparameterinstellingen, P.I.D automatische berekening, automatische correctie van droge en natte bol

2. Schermweergavefunctie:

a. Touch-invoer, weergaveopties direct op het scherm

b. Directe weergave van temperatuur- en vochtigheidsinstelling (SV) en werkelijke (PV) waarden (in het Engels)

c. Het kan het huidige programmanummer, segmentnummer, resterende tijd en cyclustijden weergeven

d. Functie voor cumulatieve looptijd

e. De instelwaarde van het temperatuur- en vochtigheidsprogramma wordt weergegeven in een grafische curve, met realtime weergave van de programmacurve-uitvoerfunctie

f. Met een apart scherm voor programmaregeling, directe invoer van temperatuur, vochtigheid en tijd
