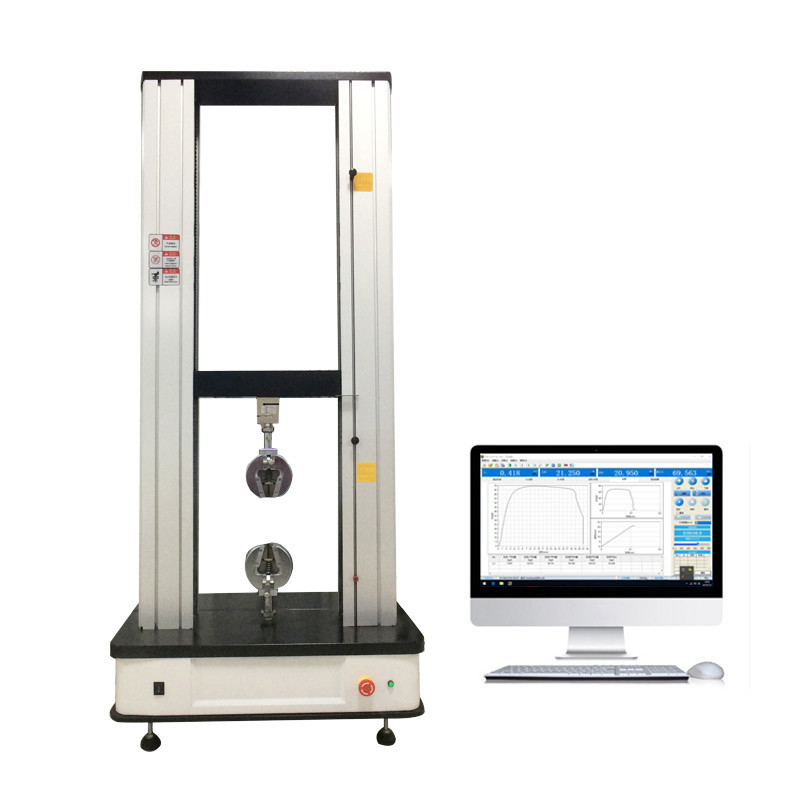

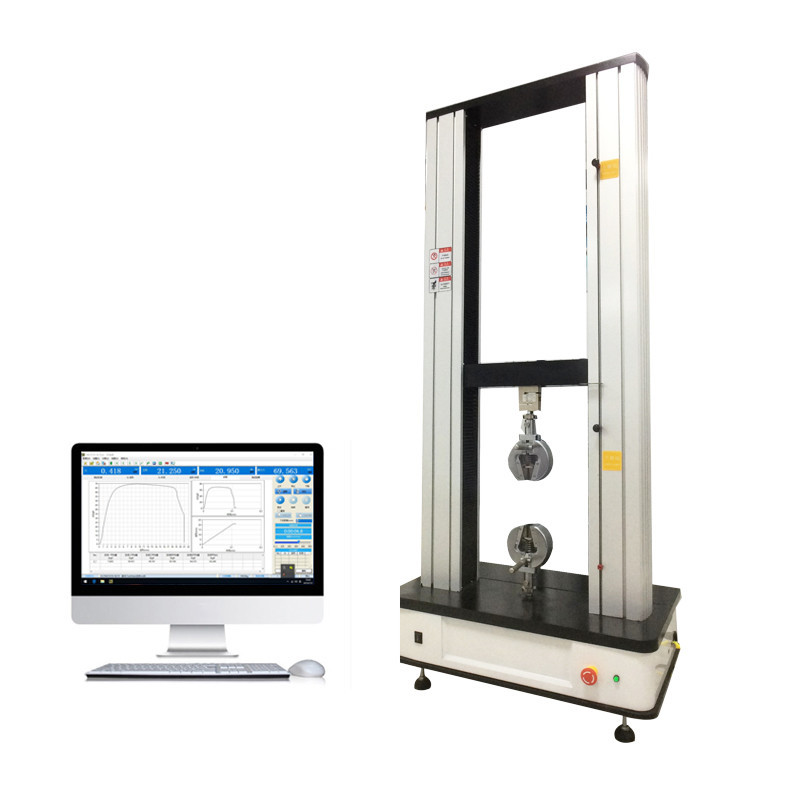

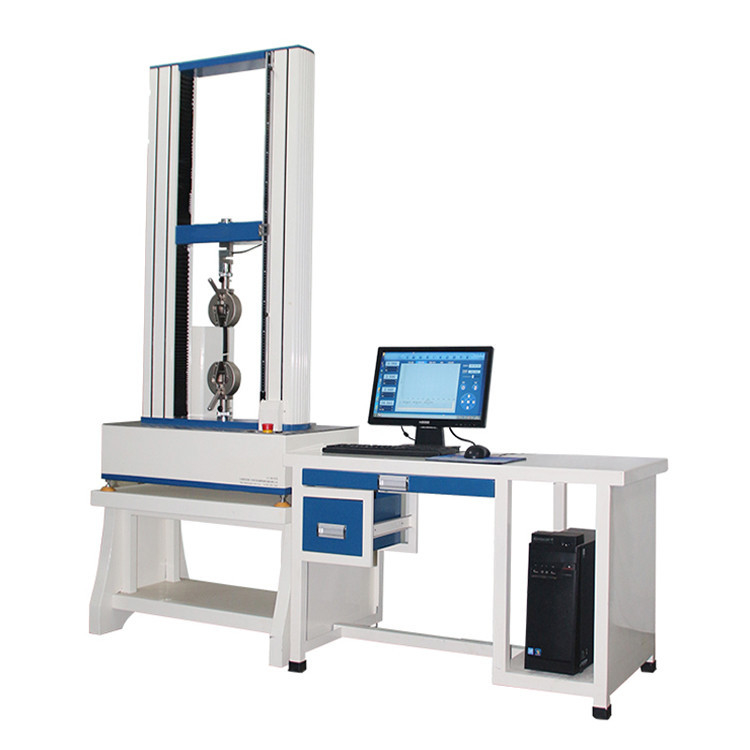

30/50/100KN Computerbesturing Elektromechanische universele trekmachine Universele testmachine
1Overzicht:
Voornamelijk gebruikt voor het testen van spanning, compressie, buiging, schillen, scheuren en andere mechanische eigenschappen van metalen, niet-metalen en composietmaterialen.
Het adopteren van nauwkeurige auto controle en data-acquisitie systeem om volledige digitalisering aanpassing van de data-acquisitie en controle procedure te realiseren.treksterkte, schilferingsterkte, compressiesterkte, uitbreiding, verlenging enz.
Na de test kan de hoofdcontroller de testresultaten automatisch berekenen volgens de parameters die vóór de test zijn ingesteld en de testresultaten intussen weergeven.
Alle parameters kunnen worden opgevraagd, weergegeven en afgedrukt.
2.Technische parameters:
1. Testkracht
Maximale testkracht(kN):100kN
Testnauwkeurigheid:1 klasse(standaard)/(0.5 klasseniet-verplichte)
Effectief testbereik:2%-100%FS/(0.5 klasse met 0,4%-100%niet-verplichte)
Krachtresolutie:1/300000
Relatieve fout van de testwaarde:±1%/(0.5 klasse met ±0.5%niet-verplichte)
2. Testsnelheid
Versnellingsbereik:0.001~200 mm/min ((stap minder snelheid regelen)/ (kan aanpassen)
Precisiteit:beter dan± 1%
Krachttesttariefbereik:0.005 ∼ 5% FN
Krachttesttariefcontrole nauwkeurigheid:
wanneer het tarief< 0,05FN/s,is binnen± 2%Instelling van de waarde
Wanneer het tarief≥ 0,05FN/s,is binnen±1%/(0.5 klasse, nauwkeurigheid is ± 0.5%Instelling van de waardeniet-verplichte)
Beheersing van de vervormingsgraadbereik:0.005·5%FN
Beheersing van de vervormingsgraadnauwkeurigheid:
wanneer het tarief< 0,05FN/s,is binnen± 2%Instelling van de waarde
Wanneer het tarief≥ 0,05FN/s,is binnen± 0,5%Instelling van de waarde
3. DVerplaatsing(bewegende dwarslicht)
Testbereik:0~99 mm
resolutie:0.001 mm
Testnauwkeurigheid:beter dan± 1%
4.Vervorming
De-opleidingtestbereik:lengte van de maat:50 mm,maximale vervorming:15 mm (kan aangepast worden)
Effectief testbereik:2%~100% FS
Resolutie:0.01 mm
Relatieve fout van de testwaarde:± 1%
5Testruimte.
Effectieve trekruimte:600 mm(kan aangepast worden)
Effectieve compressie ruimte:600 mm(kan aangepast worden)
Effectieftest breedte:450 mm (kan aangepast worden)
6.Wwerkomgeving
Kamertemperatuur:10~35°C,luchtvochtigheid:20% ~80%
| Technische parameter |
| Model |
WDW-T50 |
WDW-T100 |
WDW-T200 |
WDW-T300 |
WDW-T600 |
| Maximale testkracht |
50 kN |
100 kN |
200 kN |
300 kN |
600 kN |
| Genauigheidsniveau |
0.5 niveau |
| Versnellingswaarden |
0.2%-100% FS |
| Fout bij de aanwijzing van de testkracht |
± 0,5% |
| Resolutie van de testkracht |
De maximale testkracht van 1/500000, het gehele proces, ongeacht de bestand |
| Fout bij de indicatie van de straalverplaatsing |
± 0,2% |
| Verplaatsingsresolutie |
0.015 μm |
| Beperking van de snelheid |
0.005~5% FS/S |
| Genauigheid van de krachtregeling |
De snelheid is minder dan ± 2% van de ingestelde waarde wanneer de snelheid minder dan 0,05% FS/s is en minder dan ± 0,5% van de ingestelde waarde wanneer de snelheid ≥ 0,05% FS/s is |
| Bereik van aanpassing van de vervormingsgraad |
0.005~5% FS/S |
| Precies van de controle van de vervormingssnelheid |
De snelheid is minder dan ± 2% van de ingestelde waarde wanneer de snelheid minder dan 0,05% FS/s is en minder dan ± 0,5% van de ingestelde waarde wanneer de snelheid ≥ 0,05% FS/s is |
| Bereik van aanpassing van de snelheid van het straallicht |
0.001~500 mm/min |
| Relatieve fout van de straal snelheid |
Binnen ±0,2% van de ingestelde waarde |
| Constante kracht, constante vervorming, constante verplaatsingsregeling |
00,5% tot en met 100% FS |
| Constante kracht, constante vervorming, constante verplaatsingsregeling nauwkeurigheid |
Wanneer de instellingswaarde ≥ 10% FS is, ligt deze binnen ±0,1% van de ingestelde waarde; wanneer de instellingswaarde < 10% FS is, ligt deze binnen ±1% van de ingestelde waarde. |
| Strekruimte (zonder bevestiging) |
1000 mm |
1450 mm |
1100 mm |
1250 mm |
| Compressie ruimte |
930 mm |
1480 mm |
1100 mm |
1100 mm |
| Effectieve testbreedte |
560 mm |
580 mm |
580 mm |
600 mm |
| Host afmetingen ((mm) |
1010 × 850 × 2160 |
1090×820×2740 (eenvoudige ruimte) 1090×820×2820 (dubbele ruimte) |
1090×820×2475 (eenvoudige ruimte) 1090×820×2555 (dubbele ruimte) |
1420×1145×2915 |
| Dubbele ruimte |
380V/50Hz, ± 10% |
| Kracht |
3 kW |
5 kW |
|
4.4 kW |
| Gewicht van de gastheer |
Ongeveer 1000 kg. |
Ongeveer 1100 kg. |
Ongeveer 1200 kg. |
Ongeveer 1500 kg. |
| Grote vervorming |
Grote afmetingsbereik van vervorming |
Notitie |
1- Bevestigings- en vervormingsmeters en andere toebehoren, geconfigureerd volgens de behoeften van de klant |
| Grote vervormingsfout |
2. Volgens de vereisten van de gebruiker voor lokale aanpassing |
| Grote vervormingsresolutie |
3 speciale verruiming test ruimte kan worden aangepast |
Verpakking en verzending
--- kartonnen doos, houten doos of specifieke verpakking
1) Binnenverpakking: stofdichte plastic zak
2) Buitenverpakking: standaard houten exportkoffer met pallet
3) Geschikt voor internationaal vervoer via zee, lucht of een andere bezorgmethode.
(Opmerking: we kunnen speciale pakketten leveren volgens de vereisten van de koper.
