Interne dimensie: | W350*H400*D300mm | Doos: | W580*H1350*D870mm |
---|---|---|---|
Buitenmateriaal: | koudgewalste staalplaten met poederlaag | Isolatie materiaal: | 50 mm hoogdicht stijf polyurethaan schuim |
Verwarming: | Explosiebestendige type SUS#304 roestvrijstalen vinnen radiatorpijpverwarmer | Vochtigheidsnauwkeurigheid: | ±3,0% RV |
Afwijking van de luchtvochtigheid: | ≤3% | Koelmethode: | met luchtkoeling |
Stroomvoorziening: | AC 220V 50HZ | Garantieperiode: | 12 maanden |
Verlichting: | Warmteweerstand | Waarnemingsvenster: | Geraffineerd glas |

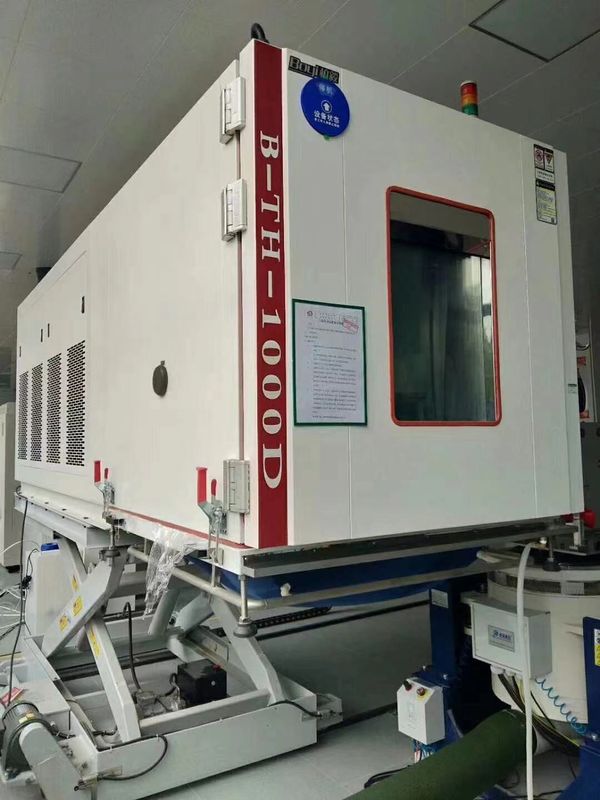

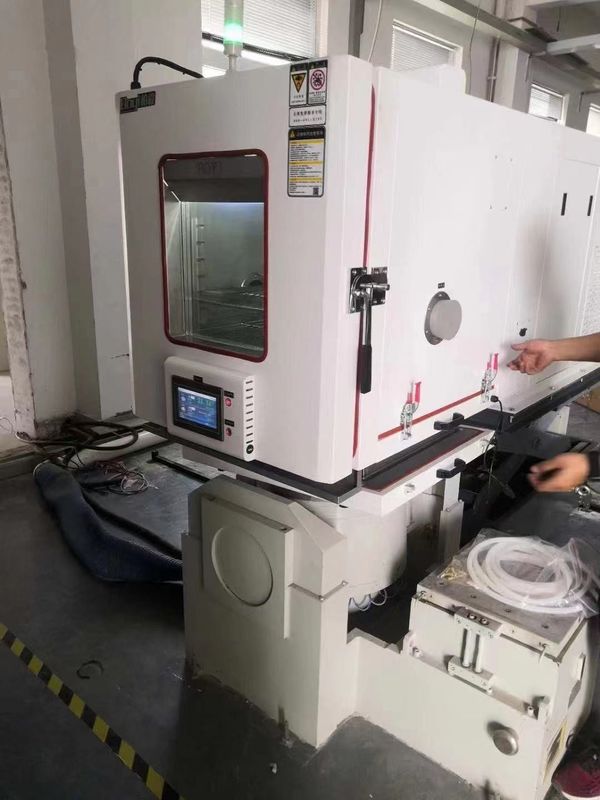

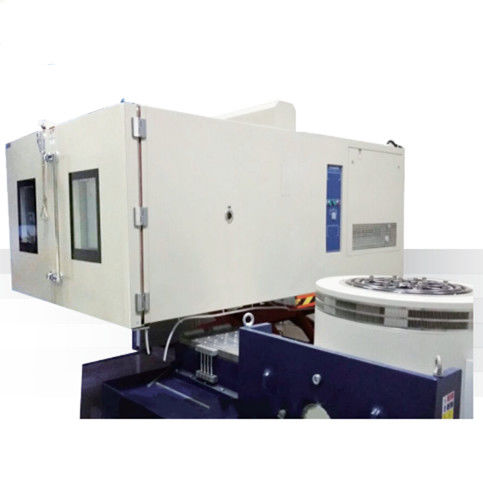

Temperatuur Vochtigheid Trillingen samengestelde testkamer
Productbeschrijving
Voldoen aan de norm:
De prestatie-indicatoren voldoen aan de voorschriften van GB5170, 2, 3, 5, 6-95 "Testmethoden voor de basisparameters van milieutestapparatuur voor elektrische en elektronische producten: lage temperatuur,hoge temperatuur, constant vochtig warmte, wisselende vochtigheidstestapparatuur"
Basisprocedures voor milieutests voor elektrische en elektronische producten Test A: Testmethode bij lage temperatuur GB 2423.1-89 (IEC68-2-1) Basisprocedures voor milieutests voor elektrische en elektronische producten Test B: Hoogtemperatuurtestmethode GB 2423.2-89 (IEC68-2-2) Elektrische en elektronische producten Productprocedure voor het testen in het milieu Ca: testmethode bij constante luchtvochtigheid GB/T 2423.3-93 (IEC68-2-3) Basisprocedures voor milieutests van elektrische en elektronische producten Test Da: Testmethode GB/T423.4-93 (IEC68-2-30) bij wisselende vochtige hitte
Gedetailleerde prestaties van de parameters: (verwijst naar luchtgekoeld type bij kamertemperatuur 20°C, wanneer er geen belasting is)
1 Model: BT-50ZA
2: Inwendige doos: W350*H400*D300mm
Afmetingen: W580*H1350*D870mm
3 Temperatuurbereik: -20°C ~ 150°C
4 Temperatuurschommelingen: ±0,5°C
5 Temperatuurafwijking: ≤±2°C
6 Verwarmingstijd: ongeveer 40 minuten van kamertemperatuur tot 150°C (niet-lineaire toestand zonder belasting)
7 Koelingstijd: ongeveer 60 minuten vanaf kamertemperatuur tot -20°C (niet-lineairheid zonder belasting)
8 Vochtigheidsbereik: 20% tot 98% R.H.
9 Vochtigheidsschommelingen: ± 3% R.H.
10 Afwijking van de luchtvochtigheid: ≤ 3%
11 Temperatuur- en luchtvochtigheidsbereik:
Structuur en materiaal:
A. Materialen van de binnenkast: roestvrij staalplaat (SUS #304)
B. Materiaal van de buitendoos: roestvrijstalen plaat door middel van een atomiseringsprocedure (SUS # 304) of koude plaatverf (facultatief)
C. Isolatie materiaal: stijf polyurethaan schuim en glaswol
D. Luchtcirculatiesysteem:
(1) 190W motor
(2) Uitgebreide as van roestvrij staal
(3) Meerdere vleugels (SIRCCO FAN)
E. Doorkast: deur in één stuk, enkel venster, linkse opening, handvat aan de rechterkant
(1) Venster 260*340*40mm 3 lagen vacuümlaag
(2) Vlak ingebedde handgreep
(3) Achterknop: SUS #304
Bevriezing:
A. Compressor: volledig afgesloten compressor uit Frankrijk
B. Koelmiddel: milieuvriendelijk koelmiddel R404A
C. Condensator: motor met scharnieren en koeling
D. Verdamper: automatische instelling van het laadvermogen in meerdere fasen van het type vin
E. andere toebehoren: droogmiddel, koelmiddelstroomruimte, uitbreidingsklep
F. Uitbreidingssysteem: koelsysteem voor capaciteitscontrole
Controlesysteem:
Oorspronkelijk geïmporteerd uit Zuid-Korea, volledig Chinees LCD 7-inch Koreaans 880 display LCD touch panel, scherm dialoog data-invoer,
Technisch schema van de apparatuur voor precisieinstrumenten
Temperatuur en vochtigheid kunnen tegelijkertijd worden geprogrammeerd, curve display, set value/display value curve.
Wanneer de fout op het scherm wordt weergegeven, kan de fout worden geëlimineerd en de storing worden geëlimineerd.en op het scherm worden weergegeven in de vorm van gegevens.
1Specificaties van de regelaar:
a. nauwkeurigheid: temperatuur ± 0,1°C, luchtvochtigheid ± 1% RH
b. Resolutie: temperatuur ± 0.1, vochtigheid 1% R.H.
c. Temperatuurslag: 0,1 tot 9,9 kan worden ingesteld
d. met een standby- en alarmmogelijkheid met bovenste en onderste grens
Selectie van het temperatuur- en luchtvochtigheids-invoersignaal PT 100Ω×2 (droge en natte lampen)
f. Temperatuur- en vochtigheidsomrekeningsuitgang: 4~20 MA
g. 6 groepen P.I.D. regelparameterinstellingen, automatische berekening van P.I.D., automatische correctie van droge en natte lampen
2. Schermweergavefunctie:
a. Touch-invoer, weergave van opties rechtstreeks op het scherm
b. Directe weergave van temperatuur- en luchtvochtigheidsinstellingen (SV) en werkelijke (PV) waarden (in het Engels)
c. Het kan het huidige programmanummer, segmentnummer, resterende tijd en cyclustijden weergeven
d. Uitvoerende cumulatieve tijdsfunctie
e. De temperatuur- en vochtigheidswaarde van het programma wordt in een grafische curve weergegeven, met realtime weergave van de curve-uitvoering van het programma
f. met een apart programmabewerkingsscherm, rechtstreeks temperatuur, vochtigheid en tijd invoeren
3Programmacapaciteit en besturingsfunctie:
a. Beschikbare programmagroepen: maximaal 100 groepen
b. Gebruiksgeheugencapaciteit: in totaal 5000 SEGMENTEN
c. Bevelen kunnen herhaaldelijk worden uitgevoerd: elk commando kan tot 9999 keer worden uitgevoerd
d. De productie van het programma heeft een dialoogstijl, met bewerking, controle en andere functies
e. SEGMENTEN tijdsinstelling 0-530 uur 59 minuten
f. Met afgeschakeld programmageheugen wordt het programma automatisch gestart en wordt het programma na het herstel van de stroom weer uitgevoerd.
g. Realtime weergave van grafiekcurve tijdens programmauitvoering
h. met functie voor het aanpassen van datum en tijd
i. Sleutel- en schermvergrendeling (LOCK)
Standaardconfiguratie:
A. Aandachtskabel 4,0 mm2*3 kern
B. Eén 232 exportterminal
C. Stainless steel SUS #304 vierkant geperst staalplatenrek
D. 8 verstelbare gesp van roestvrij staal
E. Een energiebesparende vensterlamp van 11 W
F. Eén ψ50 mm proefgat aan de linkerkant van de carrosserie en één roestvrijstalen gatdeksel.
G. 1 stuk niet-geweven stof voor standaardtest
H. Eén set handleiding voor de bediening van de besturingsbediening, één set handleiding voor de bediening
Omgeving:
(1) Het toelaatbare werktemperatuurbereik is 0°C tot 35°C.
(2) Garantiebereik prestaties: 5°C tot 35°C
(3) Relatieve luchtvochtigheid: maximaal 85%
(4) Atmosferische druk: 86 tot 106 Kpa
(5) Geen sterke trillingen rond
(6) Geen direct zonlicht of andere warmtebronnen
(7) Natuurlijke afvoer: de afvoerleiding mag niet in het midden worden verhoogd en de vloer van het huis mag niet extreem hellend zijn.
Vervaardigingvan de temperatuur- en luchtvochtigheidskamer
Artikel 1 | Specificatie |
Inwendige afmetingen (W*D*H) | 600*600*800 mm |
Temperatuurbereik | +40~+150°C |
Temperatuurschommelingen | ± 0,5°C |
Temperatuuruniformiteit | 2°C |
Vochtigheidsbereik | 20~98%RH (zie onderstaande afbeelding) |
Vochtigheidsfluctuaties | ±2,5% RH |
Eenvormigheid van de vochtigheid | 3%RH |
Koelingssnelheid | Gemiddeld 1°C/min (zonder belasting) |
Verwarmingssnelheid | Gemiddeld 3°C/min (zonder belasting) |
Materiaal van de interne kamer | SUS#304 roestvrij staal, spiegel afgewerkt |
Materiaal voor de buitenkamer | van roestvrij staal met verfspray |
Koelmethode | met luchtkoeling |
Controller |
Programmeerbare temperatuur- en luchtvochtigheidsregeling Kan verschillende parameters instellen voor cyclische test |
Isolatiemateriaal | 50 mm hoogdicht stijf polyurethaan schuim |
Verwarming | Explosiebestendige type SUS#304 roestvrijstalen vinnen radiatorpijpverwarmer |
Compressor | Frankrijk Tecumseh-compressor |
Verlichting | Warmteweerstand |
Temperatuursensor | PT-100 droge en natte lamp sensor |
Waarnemingsvenster | met een breedte van niet meer dan 50 mm |
Proefgat | met een diameter van 50 mm, voor kabelverbinding |
Proefbak | SUS#304 roestvrij staal, 2 stuks |
Veiligheidsbeschermingsinrichting |
Bescherming tegen lekken Overtemperatuur Overspanning en overbelasting van de compressor Kortsluiting van de verwarming Watertekort |
